प्राथमिक सबस्टेशन विश्वसनीयता

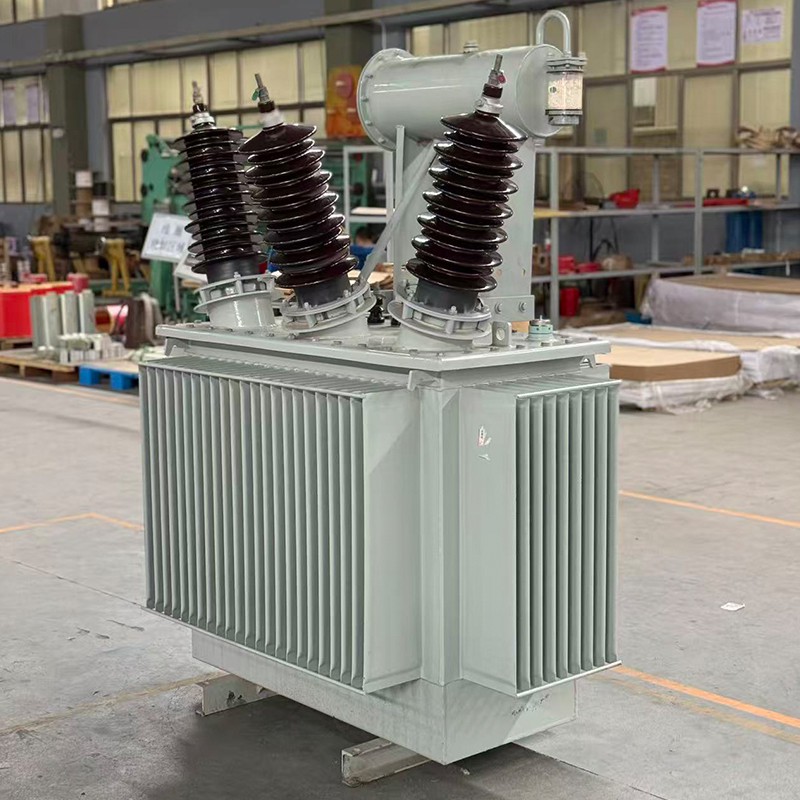

द10000 kVA तेल बुडवलेला ट्रान्सफॉर्मरम्युनिसिपल सबस्टेशन आणि मोठ्या-औद्योगिक पॉवर रिंगचे हृदय म्हणून काम करते. या क्षमतेवर, युनिट संपूर्ण जिल्हे किंवा मोठ्या उत्पादन ओळींना ऊर्जा देण्यासाठी जबाबदार आहे. परिणामी, अभियांत्रिकी प्राधान्य साध्या पॉवर रूपांतरणावरून बदलतेमालमत्ता दीर्घायुष्यआणिदोष नियंत्रण.

जड-कर्तव्य म्हणूनतीन फेज तेल बुडविले ट्रान्सफॉर्मर, हे युनिट 30+ वर्षे सतत कार्य करण्यासाठी तयार केले आहे. हे साध्य करण्यासाठी, आम्ही मानक सीलिंग पद्धतींच्या पलीकडे जातो आणि एक नियुक्त करतोएअर सेल (रबर बॅग) संरक्षक प्रणाली.

तर्कशास्त्र:हवा थेट तेलाशी संपर्क साधू देण्याऐवजी (अगदी श्वासोच्छ्वासाद्वारे देखील), संरक्षक आत एक लवचिक रबर मूत्राशय हवा "श्वास घेतो". या मूत्राशयाभोवती तेल ऑक्सिजन आणि आर्द्रतेपासून पूर्णपणे विलग राहते. हे तंत्रज्ञान अक्षरशः तेल ऑक्सिडेशन/स्लडिंग काढून टाकते, तेल गाळण्याची प्रक्रिया किंवा देखभाल दरम्यानचे अंतर लक्षणीयरीत्या वाढवते.

प्रगत दोष शोध आणि सुरक्षितता

10 MVA फॉल्ट मोठ्या प्रमाणात ऊर्जा सोडतो. म्हणून, सुरक्षितता यंत्रणा वाटाघाटी करण्यायोग्य नाही:-

दुहेरी-फ्लोट बुचहोल्झ रिले:आम्ही युनिटला दोन-स्टेज रिलेने सुसज्ज करतो. पहिला टप्पा (अलार्म) मंद इन्सुलेशन डिग्रेडेशन (उदा., आंशिक डिस्चार्ज) पासून किरकोळ वायू जमा झाल्याचे ओळखतो, तर दुसरा टप्पा (ट्रिप) शॉर्ट सर्किटमुळे अचानक झालेल्या तेलाच्या वाढीदरम्यान ट्रान्सफॉर्मरला त्वरित वेगळे करतो.
दिशात्मक PRD:टाकीच्या कव्हरवर एक मोठे प्रेशर रिलीफ यंत्र बसवले आहे. निर्णायकपणे, या आकाराच्या एका युनिटसाठी, ते एदिशात्मक कौलअंतर्गत स्फोट झाल्यास ऑपरेटर वॉकवेपासून गरम तेल दूर वाहणे.

जोडणाऱ्या पाईपवर दोन-स्टेज बुचहोल्झ रिले स्थापित केले

मुख्य टाकी आणि संरक्षक.

प्रतिबाधा आणि ग्रिड स्थिरता

11kV किंवा 33kV नेटवर्कमध्ये सुरक्षितपणे समाकलित करण्यासाठी, प्रतिबाधा नियंत्रण आवश्यक आहे.

दोष मर्यादा:मानक 4-5% प्रतिबाधा 10 MVA वर धोकादायक आहे कारण शॉर्ट-सर्किट करंट ब्रेकर्सना हाताळण्यासाठी खूप जास्त असेल. हे युनिट एमानक प्रतिबाधा 8.0% ते 9.0%. हे हेतुपुरस्सर उच्च प्रतिक्रिया दोष प्रवाह मर्यादित करते<25kA on the secondary side, matching the standard breaking capacity of medium-voltage switchgear.

तांत्रिक डेटा शीट

तांत्रिक मापदंड	डेटा / कॉन्फिगरेशन
रेटेड पॉवर	10,000 kVA (10 MVA)
प्राथमिक व्होल्टेज	33kV / 35kV
दुय्यम व्होल्टेज	6.6kV / 11kV (वितरण व्होल्टेज)
वेक्टर गट	Dyn11 किंवा YNd11
प्रतिबाधा व्होल्टेज	८.०% - 9.0% (दोष मर्यादित करण्यासाठी गंभीर)
थंड करणे	ONAN (बेस) / ONAF (पीक)
तेल संरक्षण	एअर सेल / डायाफ्राम संरक्षक
चेंजर टॅप करा	AVR सह-लोड टॅप चेंजर (OLTC) वर
एकूण वजन	अंदाजे. 20,000 - 24,000 किलो

स्थापना आणि अनुप्रयोग संदर्भ

शहर ग्रीड उपकेंद्र:निवासी झोनमध्ये विखुरलेल्या 20-30 लहान वितरण ट्रान्सफॉर्मरच्या नेटवर्कला फीड करण्यासाठी 33kV ट्रान्समिशन खाली 11kV वर आणणे.
हायपरस्केल डेटा केंद्रे:मोठ्या सर्व्हर हॉलला उर्जा देण्यासाठी N+1 कॉन्फिगरेशनमध्ये वापरले जाते, जेथे उच्च प्रतिबाधा आर्क-फ्लॅश ऊर्जा डाउनस्ट्रीम मर्यादित करण्यास मदत करते.
सिमेंट आणि स्टील प्लांट्स:मोठ्या क्रशर आणि गिरण्यांना शक्ती देणाऱ्या मुख्य MV स्विचबोर्डला फीड करणे (अनेकदा 6.6kV मोटर्सची आवश्यकता असते).
